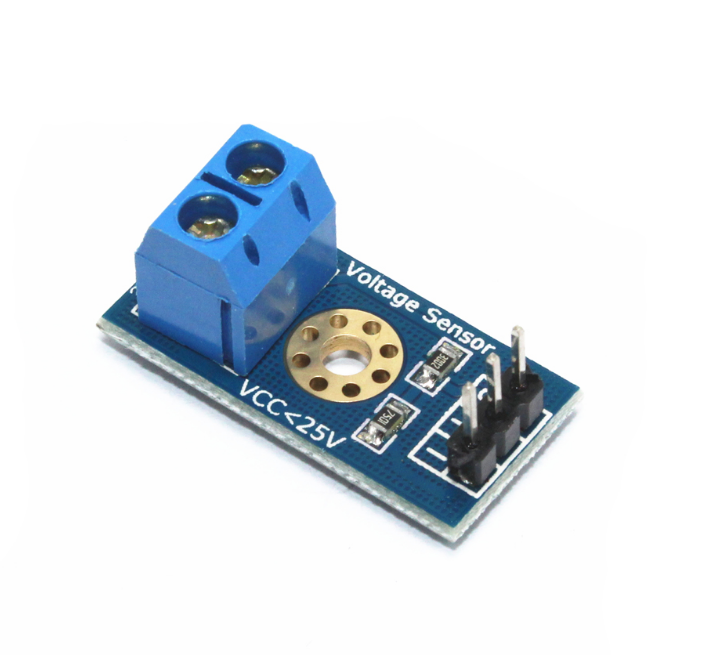

Voltage Sensor 0-25V 電壓檢測模組

Voltage Sensor 0-25V 電壓檢測模組

定價 HK$15.00
定價 售價 HK$15.00
特價 售罄
查看完整資訊

此模塊基於電阻分壓原理設計,能使端子接口輸入的電壓縮小5倍。

如果模擬輸入電壓最大為5V(例如:Arduino),那麼電壓檢測模塊的輸入電壓則不能大於25V (如果用於3.3V系統,例如Micro:bit,輸入電壓不能大於16.5V)

因為Arduino所用 AVR芯片為10 BIT AD,所以此模塊的模擬分辨率為 0.00489V (5V/1023),故電壓檢測模塊檢測輸入最小電壓為0.00489V x 5 = 0.02445V



參數:
電壓輸入範圍:DC0-25V
電壓檢測範圍:DC0.02445V-25V
電壓模擬分辨率:0.00489V
DC輸入接口:端子正極接Vcc,負極接GND
輸出接口:「+」接5/3.3V, 「 -」接GND,「s」接Arduino的AD引腳



Arduino Sample Code:

#include <Wire.h>

int val11;
int val2;

void setup()
{
 pinMode(LED1,OUTPUT);
 Serial.begin(9600);
 Serial.println("Emartee.Com");
 Serial.println("Voltage: ");
 Serial.print("V");

void loop()
{
 float temp;
 val11=analogRead(1);
 temp=val11/4.092;
 val11=(int)temp;//
 val2=((val11%100)/10);
 Serial.println(val2);
 delay(1000);
}
