MicroSD卡模組 (Arduino / Microbit 適用)
MicroSD卡模組 (Arduino / Microbit 適用)
定價
HK$15.00
定價
售價
HK$15.00
單價
每
無法載入取貨服務供應情況

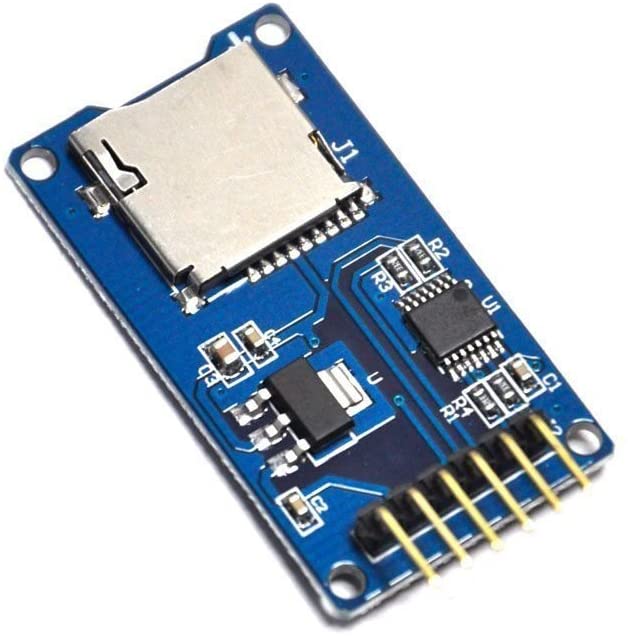

MicroSD 卡模組是為Arduino / Microbit 等單機板提供 Micro SD卡讀寫功能的模塊，通過文件系統(File System) 及 SPI 接口驅動程序，單片機系統即可完成MicroSD卡內的文件進行讀寫。
Arduino用戶可直接使用Arduino IDE自帶的SD卡程序庫即可完成卡的初始化和讀寫
特點：
1.支持Micro SD卡、Micro SDHC卡（高速卡）
2.板載電平轉換電路，即接口電平可為5V或3.3V
3.供電電源為4.5V~5.5V，板載3.3V穩壓電路
4.通信接口為標準SPI接口
| 项目 | 最小值 | 典型值 | 最大值 | 單位 |
| 電源電壓VCC | 4.5 | 5 | 5.5 | V |
| 電流 | 0.2 | 80 | 200 | mA |
| 接口电平 | 3.3或5 | V | ||
| 支持卡類型 | Micro SD卡(<=2G)，Mirco SDHC卡(<=32G) | — | ||
控制接口：共6個引腳（GND、VCC、MISO、MOSI、SCK、CS），GND為地，VCC為供電電源，MISO、MOSI、SCK為SPI總線，CS為片選信號腳；
3.3V穩壓電路：LDO穩壓輸出的3.3V為電平轉換芯片、Micro SD卡供電；
電平轉換電路：往Micro SD卡方向的信號轉換成3.3V，MicroSD卡往控制接口方向的MISO信號也轉換成了3.3V，一般AVR單片機系統都能讀取該信號；
Micro SD卡座：是自彈式卡座，方便卡的插拔。
定位孔：4個M2螺絲定位孔，孔徑為2.2mm，使模塊便於安裝定位，實現模塊間組合；
