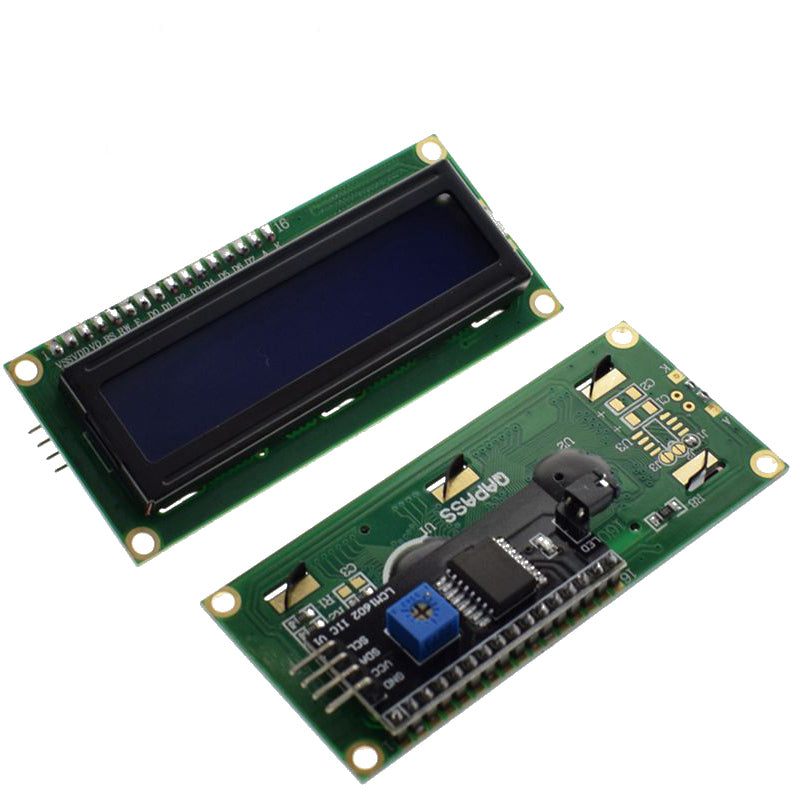

LCD1602液晶顯示屏IIC/I2C介面 藍屏背光

LCD1602液晶顯示屏IIC/I2C介面 藍屏背光

定價 HK$38.00
定價 售價 HK$38.00
特價 售罄
查看完整資訊

藍底白字

玻璃尺寸: 69.5mm*21.8mm*17.8mm

標準型16X2液晶顯示字符模塊(背光/藍屏)

I2C版:

I2C 版本可省略大部份的接線, 只接簡單接駁 5V, GND, SCL SDA 就可顯示。

Library (使用時先把舊的LCD Library移去): https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads

教學:

https://blog.gtwang.org/iot/ywrobot-arduino-lcm-1602-iic-v1-lcd-display/

範例:

#1顯示Serial Output https://www.hkstem.club/lcd1602-i2c-source-code/

#2 顯示A0 的數值 (0-1023) https://www.hkstem.club/lcd-i2c-to-display-a0-value-min-0v-max-5v/

普通版:

1602採用標準的16腳接口,其中:
第1腳:VSS為地電源
第2腳:VDD接5V正電源
第3腳:V0為液晶顯示器對比度調整端,接正電源時​​對比度最弱,接地電源時對比度最高,對比度過高時會產生“鬼影”,使用時可以通過一個10K的電位器調整對比度
第4腳:RS為寄存器選擇,高電平時選擇數據寄存器、低電平時選擇指令寄存器。
第5腳:R/W為讀寫信號線,高電平時進行讀操作,低電平時進行寫操作。當RS和RW共同為低電平時可以寫入指令或者顯示地址,當RS為低電平RW為高電平時可以讀忙信號,當RS為高電平RW為低電平時可以寫入數據。
第6腳:E端為使能端,當E端由高電平跳變成低電平時,液晶模塊執行命令。
第7~14腳:D0~D7為8位雙向數據線。
第15腳:背光電源正極
第16腳:背光電源負極

範例:

https://gist.github.com/hkstemclub/3ace659dec93b11eefe722319ffa3100
https://www.arduino.cc/en/Tutorial/HelloWorld
http://coopermaa2nd.blogspot.hk/2010/12/arduino-lab9-2x16-lcd-world.html
