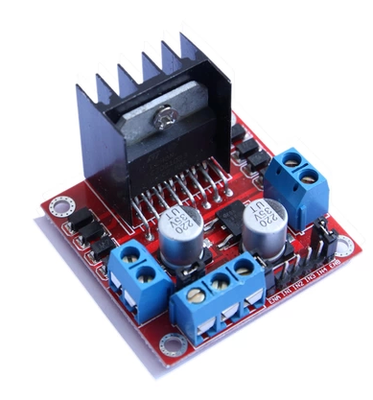

L298N Motor Shield 馬達驅動板

L298n電機驅動板

產品說明：

L298N驅動模塊，採用ST公司的L298N芯片，可以直接驅動兩路3-30V直流電機，並提供了5V輸出接口，可以給5V單片機電路系統供電,支持3.3V MCU控制，可以方便的控制直流電機速度和方向，也可以控制2相步進電機，是智能小車必備。

產品參數：

1.驅動芯片：L298N雙H橋驅動芯片

2.驅動部分端子供電範圍VMS：＋5V～＋35V

3.驅動部分峰值電流Io：2A/橋

4.邏輯部分端子供電範圍Vss：4.5-5.5V

5.邏輯部分工作電流範圍:0～36mA

6.控制信號輸入電壓範圍：高電平4.5-5.5V 低電平0V

7.最大功耗：20W

8.存儲溫度：－25℃～＋130℃

9.驅動板尺寸:55mm*60mm*30mm

10.驅動板重量：33g

11.其他功能：控制方向指示燈、電源指示，電流檢測，邏輯部分板內取電接口。

簡短說明

資料下載 http://pan.baidu.com/s/1dDzm4pV

配合Raspberry Pi + L298N 製作智能小車

http://atceiling.blogspot.hk/2014/03/raspberry-pi.html

http://hophd.com/raspberry-pi-remote-car-hardware/

配合Arduino + L298N 製作智能小車

http://howtomechatronics.com/tutorials/arduino/arduino-dc-motor-control-tutorial-l298n-pwm-h-bridge/

L293D 主要用於 Uno R3, 本身帶Uno R3的插口可直插在Uno R3上, 跟 L298N 最主要的差別在於L293D的電流負荷沒L298來的大, 所以通常用於微控馬達 ; 若要用Raspberry PI控制遙控車、自走車則是用L298較恰當.
