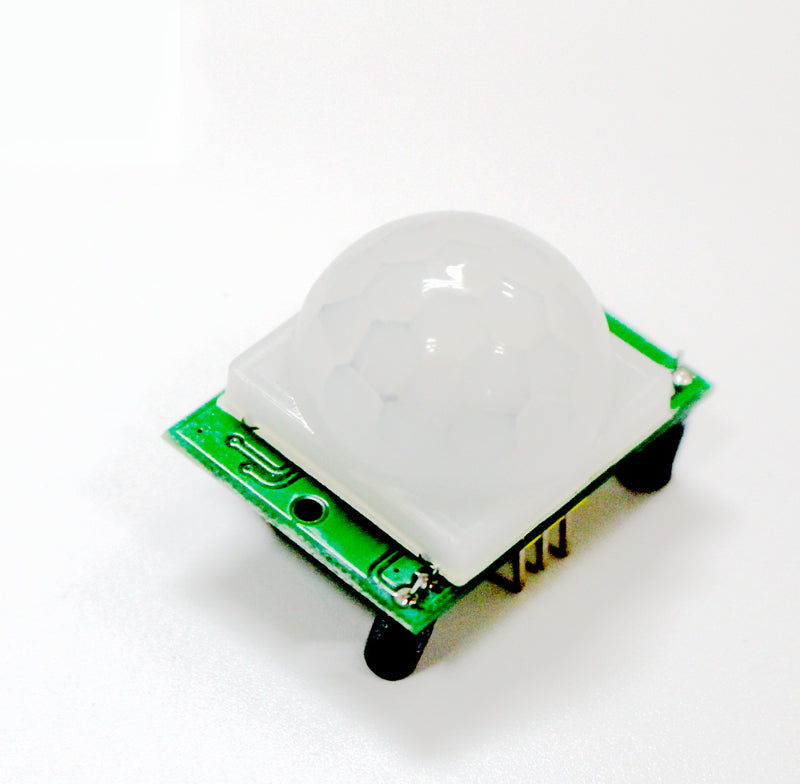

HC-SR501 PIR Sensor人體紅外感應模組

適用於 Raspberry PI, Arduino , Micro:Bit

產品描述:

HC-SR501 人體紅外感應模塊 是基於紅外線技術的自動控制產品。靈敏度高、可靠性強、超低功耗，超低電壓工作模式。廣泛應用於各類自動感應電器設備,尤其是乾電池供電的自動控制產品.

電氣參數
產品型號: HC-SR501人體感應模塊
工作電壓範圍: 直流電壓4.5-20V
靜態電流: <50uA
電平輸出: 高3.3 V /低0V
觸發方式: L不可重複觸發/H重複觸發(默認重複觸發)
延時時間: 0.5-200S(可調)可製作範圍零點幾秒-幾十分鐘
封鎖時間 : 2.5S(默認)可製作範圍零點幾秒-幾十秒
電路板外形尺寸: 32mm*24mm
感應角度 : <100度錐角
工作溫度: -15-+70度
感應透鏡尺寸: 直徑:23mm

Tutorial:

http://henrysbench.capnfatz.com/henrys-bench/arduino-sensors-and-input/arduino-hc-sr501-motion-sensor-tutorial/

http://howtomechatronics.com/tutorials/arduino/how-pir-sensor-works-and-how-to-use-it-with-arduino/

Micro:bit Sample Code:

https://makecode.microbit.org/_7TkbewA17hfP
