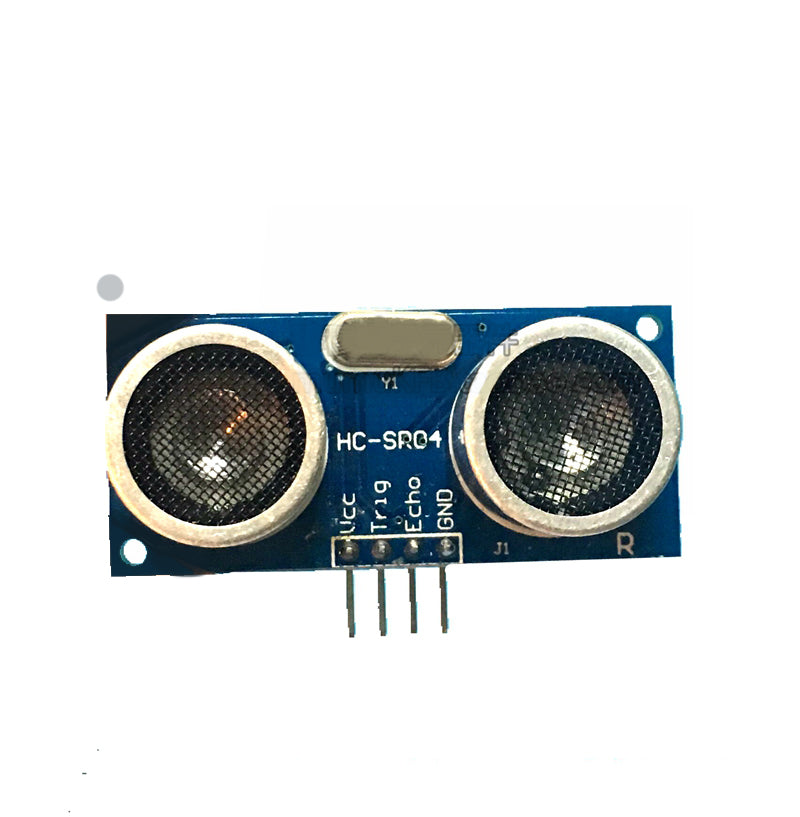

HC-SR04+ 超聲波傳感測距模組 (HC-SR04 / HC-SR04P升級版)

最新升級版 HC-SR04+

- 兼容 HC-SR04 / HC-SR04P 程式碼

- 操作電壓 3-5.5V (Adruino / Raspberry PI / Micro:Bit 適用)

1. 本模塊性能穩定，測度距離精確。與SRF05,SRF02等超聲波測距模塊功能相同。
   模塊高精度，盲區（2cm）超近, 穩定的測距是此產品成功走向市場的有力根據！
2. 主要技術參數：
   1. 使用電壓：DC3-5.5V
   2. 靜態電流：小於2mA
   3. 電平輸出：高5V 4：
   4. 電平輸出：底0V
   5. 感應角度：不大於15度
   6. 探測距離：2cm-450cm
   7. 高精度：可達0.3cm
   8. PCB板大小：4.5*2.0CM
   9. 接線方式，VCC、trig（控制端）、 echo（接收端）、 GND
3. 資料下載: https://pan.baidu.com/s/1zKSbC

本產品使用方法：

一個控制口發一個10uS以上的高電平,就可以在接收口等待高電平輸出.一有輸出就可以開定時器計時,當此口變為低電平時就可以讀定時器的值,此時就為此次測距的時間,方可算出距離.如此不斷的周期測,就可以達到你移動測量的值了~~

模塊工作原理：

(1)採用IO觸發測距，給至少10us的高電平信號;

(2)模塊自動發送8個40khz的方波，自動檢測是否有信號返回；

(3)有信號返回，通過IO輸出一高電平，高電平持續的時間就是

超聲波從發射到返回的時間．測試距離=(高電平時間 * 聲速(340m/S))/2;

智能垃圾桶:
http://www.instructables.com/id/Automatic-Trash-Bin/

 接駁Arduino, Raspberry Pi, Micro:Bit 教學 - HC-SR04 Ultrasonic Sensor - Maker Space
http://www.makerspace-uk.co.uk/hc-sr04-ultrasonic-sensor/

micro:bit Tutorial https://makecode.microbit.org/pkg/microsoft/pxt-sonar

micro:bit Library: https://github.com/microsoft/pxt-sonar

micro:bit PXT Sample: https://makecode.microbit.org/_JJAc6dfT3ebs
