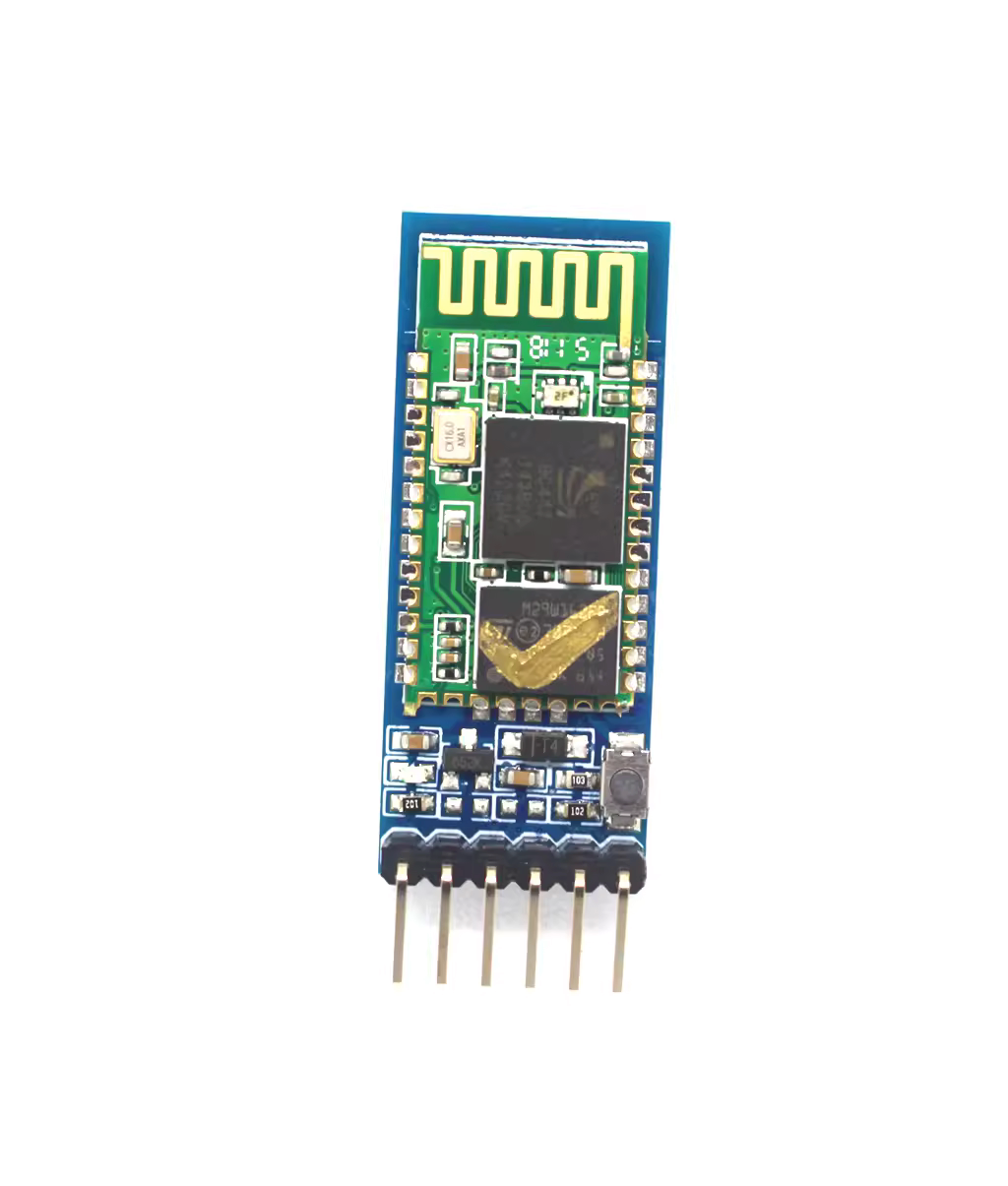

HC-05 藍牙模組

 產品特性：

• 核心模組使用HC-05從模組，引出接口包括VCC, GND, TXD, RXD, KEY引腳、藍牙連接狀態引出腳（STATE），未連接輸出低，連接後輸出高。
• LED指示藍牙連接狀態，快閃表示沒有藍牙連接，慢閃表示進入AT模式，雙閃表示藍牙已連接並打開了端口。
• 底板設置防反接二極管，帶3.3V LDO，輸入電壓3.6~6V，未配對時電流約30mA，配對後約10mA，輸入電壓禁止超過7V！
• 接口電平3.3V，可以直接連接各種單片機（51，AVR，PIC，ARM，MSP430等），5V單片機也可直接連接，無需MAX232也不能經過MAX232！
• 空曠地有效距離10米（功率等級為CLASS 2），超過10米也是可能的，但不對此距離的連接質量做保證。
• 配對以後當全雙工串口使用，無需了解任何藍牙協議，支持8位數據位、1位停止位、可設置奇偶校驗的通信格式，這也是常用的通信格式，不支持其他格式。
• 可以通過拉高34腳進入AT命令模式設置參數和查詢信息。
• 體積小巧（3.57cm*1.52cm），工廠貼片生產，保證貼片質量。並套透明熱縮管，防塵美觀，且有一定的防靜電能力。
• 可通過AT命令切換為主機或者從機模式，可通過AT命令連接指定設備。
• 支持從4800bps~1382400bps間的標準波特率。

產品用途：

配對後只需要當成固定波特率的串口一樣使用即可，因此只要是以“固定波特率，8位數據位，無奇偶校驗”通信格式的串口設備都可以直接取代原來的有線串口而不需要修改程序。如數據採集、智能車、串口打印機、戶外點陣條屏控制等。

• 與電腦配對使用：適合電腦跟設備間通過藍牙串口通信，使用方法與串口一樣。
• 與手機配對使用：適合手機跟設備間通過藍牙串口通信，使用方法與串口一樣。
• 與藍牙主機配對使用：適合兩個設備直接通過藍牙串口通信，如單片機與單片機之間，有線串口跟單片機間等，使用方法與串口一樣。

變通使用：波特率變換，因為接收端和發送端可以選擇各自的波特率，在數據量小的時候可以作為波特率變換的設備使用。

 藍牙模組如何與電腦連接：

以下以跟帶藍牙的電腦配對使用為例：

1. 首先給藍牙透傳模組上電，此時LED閃爍，打開“我的Bluetooth位置”，點擊“搜索位於有效範圍內的設備”。
2. 系統將搜索藍牙設備，默認設備名稱“linvor”（如修改過名稱則為修改後的名稱，如“jiayuanelectron”），雙擊或者點擊右鍵選擇“添加藍牙設備”。
3. 輸入配對密碼（默認為“1234”）。
4. 點擊“下一步”，如果密碼正確，則電腦與透傳模組將建立起連接，如果以前沒有安裝過藍牙串口設備，則系統將自動安裝驅動並生成虛擬串口。
5. 點擊配置，選擇合適的COM口。
6. 這裡可以選擇com5，該端口即為連接後電腦端操作的串口，比如這裡是com5，打開這個端口時藍牙模組的LED會由快閃變為雙閃，這時只需要把藍牙模組當成是電腦的固定波特率的串口一樣使用即可，只不過它是無線的。
