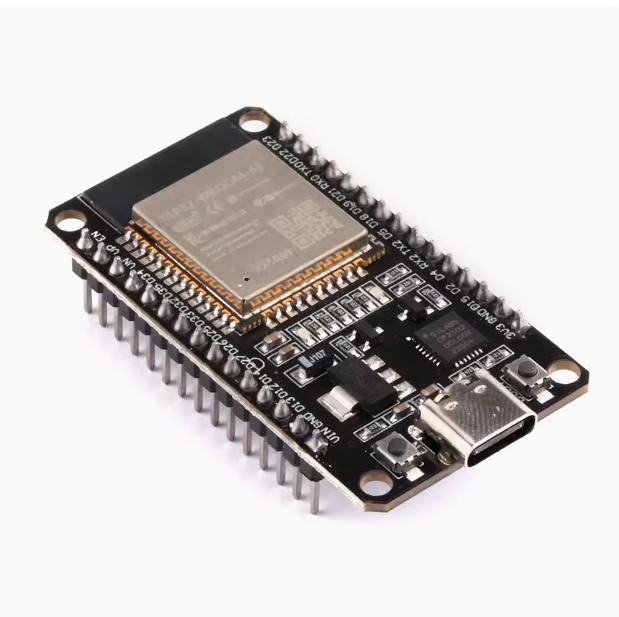

ESP32開發版 支援 Wi-Fi+ 藍牙的 Arduino

ESP-WROOM-32 是一款通用型 Wi-Fi+BT+BLE MCU 模組，功能強大，用途廣泛，最適合用於製作IoT專案；亦可以用於低功耗傳感器網絡和要求極高的任務，例如語音編碼、音頻流和 MP3 解碼等。

ESP32 集成了天線開關、RF balun、功率放大器、低噪放大器、過濾器和電源管理模塊，整個解決方案佔用了最少的印刷電路板面積。2.4 GHz Wi-Fi 加藍牙雙模芯片

 1.使用CP2102 穩定的USB轉TTL芯片，保證串口的正常通訊 。 (請安裝 CP2102 Driver)

2.支持自動下載，無需手動切換下載和運行模式。

3. 支持Windows, MacOS 和 Linux 系統上的開發

4. 支持Arduino IDE

此款模組的核心是 ESP32-D0WDQ6 芯片 *，具有可擴展、自適應的特點。兩個 CPU 核可以被單獨控制或上電。 時鐘頻率的調節範圍為 80 MHz 到 240 MHz。用戶可以切斷 CPU 的電源，利用低功耗協處理器來不斷地監測外 設的狀態變化或某些模擬量是否超出閾值。ESP32 還集成了豐富的外設，包括電容式觸摸傳感器、霍爾傳感器、 低噪聲傳感放大器，SD 卡接口、以太網接口、高速 SDIO ／ SPI、UART、I2S 和 I2C 等。

規格：

• 處理器：雙核 Tensilica LX6 (主頻可高達 240 MHz)
• Wi-Fi 標準：802.11 b/g/n（2.4 GHz）
• 藍牙版本：藍牙 4.2 和藍牙低功耗（BLE）
• 存儲容量：4MB SPI Flash
• 電源電壓：3.3V
• 數位輸出/輸入引腳（GPIO）：30 個
• 類比輸入引腳（ADC）：12 個（12-bit 分辨率）
• UART：3 個
• SPI：4 個
• I2C：2 個
• PWM 輸出：16 個
• 安全性：支持 SSL/TLS 加密、WPA2-Enterprise 認證等
• 尺寸：18mm x 25.5mm

安裝教學 (PC / Mac)

Tile ESP32-DevKitC with a built-in module ESP-WROOM-32. The module has leads in the form of goldpins, pitch 2.54 mm. The system from the family ESP32 for communication in a wi-fi network in the 2.4 GHz band and in the Bluetooth standard BLE / v4.2. Is powered with the voltage 5 V. The system has 30 leads along with popular interfaces i.a.: UART, SPI, I2C.

Key features

• Supply voltage: 5 V - with microUSB
• Microcontroller Dual Core Tensilica LX6 240 MHz
• The SRAM 520 KB
• Flash memory: 4 MB
• Built-in wi-fi module 802.11 BGN HT40
• Wi-fi security: WEP, WPA/WPA2 PSK/Enterprise, AES / SHA2 / Elliptical Curve Cryptography / RSA-4096
• Built-in Bluetooth BLE
• Integrated Hall sensor and touch interface
• 30 GPIO leads, including:
  • 3x UART
  • 3x SPI
  • 2x I2C (2x I2S)
  • 12 - channel ADC converter
  • 2 - channel DAC converter
  • The PWM outputs
  • Interface of SD card
• Dimensions: 55 x 28 x 8 mm (without connectors)

教學/Tutorial:

https://medium.com/@mikelo/arduino-esp32-%E7%B2%BE%E7%B0%A1%E5%9E%8B%E9%96%8B%E7%99%BC%E6%9D%BF-%E5%AE%89%E8%A3%9D%E6%95%99%E5%AD%B8-47105fe76a14
