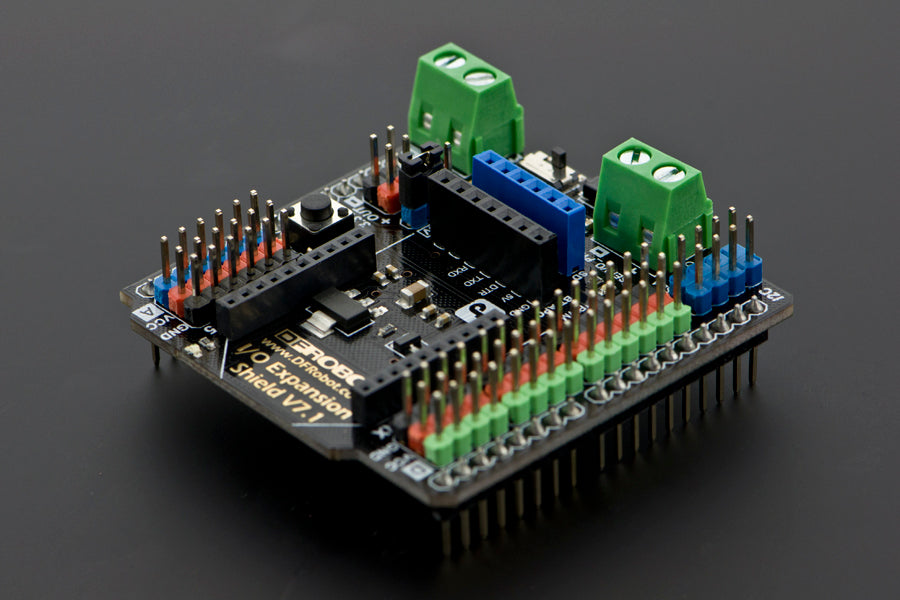

DFRobot - Gravity: IO Expansion Shield Arduino V7.1 IO 擴展板

DFRobot - Gravity: IO Expansion Shield Arduino V7.1 IO 擴展板

定價 HK$128.00
定價 售價 HK$128.00
特價 售罄
查看完整資訊

IO 擴展盾是市場的最愛之一。由於這種設計,快速的機器人原型製作變得既實惠又簡單。當發生橋接連接和組件損壞時,焊接和佈線通常會成為一個問題。增加項目的時間和成本。通常,如果沒有此解決方案和焊台、剪線工具或焊台,機器人原型製作或電子 DIY 將成為一個非常長期的項目。

Arduino選擇指南 - Gravity IO擴展板

DFRobot Expansion Shield 向市場推出了著名的傳感器和執行器輸入和輸出顏色代碼。信號、電壓和接地的 3 針格式非常有用,尤其是與我們越來越多的模塊、傳感器和剛好適合的設備一起使用時。或者,該板包括用於回收電源或實驗室電源的電源輸入。非常常見的Xbee 插座,用於多用途無線連接,例如 RF、無線、藍牙。

新版本包括通過跳線設置的電壓硬件,以允許與更大範圍的 3.3v 組件兼容,例如Raspberry pi、Due 等。

它還包括一個伺服外部電源,帶有一個保護二極管。通過這種方式,您可以從 Arduino 啟用大範圍的伺服系統。

最新版本具有方便的開關,可讓您對 ATmega328 板進行編程,例如UNO, 而你有另一個串行設備像 Xbee 一樣連接。切換它,對其進行編程,然後將其恢復並與另一個切換器一起運行。您無需拆卸硬件或接線。

Gravity:用於Arduino傳感器連接的IO連接板

頂板上的 LED 和復位按鈕是為了使其成為Arduino 板的自然擴展。LED 連接到引腳 13。

Youtube:

特點:

  • 與新的 Arduino Due 兼容
  • 3.3V/5V工作電壓選擇
  • 無線通訊及程序開關
  • 更容易識別的界面
  • 用於說明數字或模擬引腳的彩色接頭
  • 沉金表面

規格:

  • 輸入電壓
  • 7-12V,PWR_IN
  • 4.8-6V,SERVO_PWR,取決於你的舵機
  • 兼容模塊電壓:5V/3.3V
  • 支持接口:I2C、SPI、Xbee(Xbee pro)、藍牙、APC220

官方資料:

https://wiki.dfrobot.com/IO_Expansion_Shield_for_Arduino_V7_SKU_DFR0265

https://image.dfrobot.com/image/data/DFR0265/update1406/IO%20Expansion%20Shield%20V7.1%20SCH.pdf

Project:

項目1. 向日葵 - Arduino 太陽能跟踪器
在現代太陽能跟踪系統中,太陽能電池板固定在根據太陽位置移動的結構上。在這個項目中,它使用兩個伺服電機、一個由四個迷你光電管組成的光傳感器和一個 Arduino UNO 板設計了一個太陽能跟踪器。
硬件組件:
DFRduino UNO R3
I/O 擴展板,適用於 Arduino
DF05BB Tilt/Pan Kit (5kg)
Mini Photocell x 4
Resistor 100kOhm x 4 DFRobot
Solar Panel

Project 2.

如何製作心率監測器
該項目使用 Arduino 製作了一個心跳檢測和監控系統,該系統將使用脈衝傳感器檢測心跳,並以 BPM(每分鐘心跳次數)顯示讀數。
硬件需求:
Arduino UNO Rev3
I/O Expansion Shield for Arduino
Heart Rate Sensor
ESP8266 WiFi Bee

Project 3.

Build KnowFlow:自動水監測器

KnowFlow是這種水質監測設備的名稱,基於 Arduino Uno。可自動監測水的5個參數:pH值、溫度、溶解氧、電導率、ORP。

  • 中央控制單元:Arduino Uno(本例中為DFRobot Bluno)和 Expansion Shield(本例中為DFRobot Expansion Shield V7.1)
  • 水傳感器:pH(pH探頭和pH電路板);EC(EC探頭和EC電路板);ORP(ORP探針和ORP電路板);溫度(溫度探頭和溫度電路板);溶解氧(溶解氧探頭、BNC 和電路板);實時時鐘電路板
  • 數據存儲:Micro-SD模塊,Micro SD卡
  • 安裝固定:安裝板、防水盒(200mm_150mm_75mm)、防水接頭
  • 其他部件:電纜(電線)、麵包板、螺栓和螺母、螺釘、電池、雙面膠、寫在膠帶上、小扳手、螺旋電纜包

項目 4.

如何製作自動換水系統
主要組件:
DFRduino UNO R3 *1
Gravity:Arduino V7.1 IO 擴展板*1
Gravity:Arduino 模擬濁度傳感器*1
潛水泵和水管*1
Gravity:模擬 pH Arduino 傳感器/儀表套件*1
壁式適配器電源 12VDC *1 電磁閥 *1
重力:數字 5A 繼電器模塊*1
水管 *2m
接口(用於電磁閥) *2
I2C 16x2 Arduino LCD 顯示模塊

項目 5.

Arduino 項目- 製作用於延時攝影的 Arduino 間隔計
一些 SLR 內置了用於外部觸發器或間隔計的輸入插孔,用於延時攝影。尼康 D40 確實有一個 IR 接收器,設計用於與快門遙控器一起使用。以下是我在Arduino的項目中使用:
DFRduino UNO(Arduino的兼容)
比重:IO擴展盾Arduino的
比重:數字紅外發射模塊
比重:按鍵模塊

項目6.

如何進行自動聖誕樹與所有的燈和裝飾是人們在聖誕節使用,一直有電,電費飛漲。我製作了這個動作檢測聖誕樹燈設置,只有當有人在附近時才會打開。
硬件清單:
PIR Sensor x1
Blunox1
I/O 擴展板 v7.1 x1
LED 燈條x1
繼電器開關 x1
迷你 mp3 模塊
DFSpeaker v1.0
常規電源延長線(有一些修改)
1k 電阻x2

項目 7.

如何使用新的 RGB 顏色傳感器製作聖誕老人警報在 DFRobot 上可用,我安裝了一個簡單的接近警報。如果有人在我的聖誕樹附近放置禮物,我可以用它來警告我。這個項目的硬件非常簡單,適合初學者。
1 個Bluno 微控制器 v2.0(SKU:DFR0267)
1 個手勢傳感器
1 個I/O Expansion Shield v7.1(SKU:DFR0265)(額外的 I/O 非常有用,可以防止接線混亂!)
1 x數字蜂鳴器模塊(SKU:DFR0032)
1 x 220R 電阻器(任何都可以)
1 x紅色LED
1 x麵包板(用於原型設計和檢查電路 - 任何都可以。)用於連接的
跳線

項目 8.

如何製作智能剪刀布遊戲機器人

讀完本教程後,您會發現那些非常簡單的設備、原理和技術可以幫助您構建非常有趣的設備。

硬件清單:

DFRduino Uno R3 x 1

用於 Arduino x 1 的Gravity IO 擴展板

Tower Pro MG90S 舵機x 3

超聲波傳感器x 1

項目9.基於AS7341光譜傳感器的分光光度計實驗
在本實驗中,我將使用DFRobot AS7341光譜傳感器製作一個簡單的分光光度計,並通過採集數據、擬合曲線等方式進行測量不同溶液中物質濃度的實驗。

硬件清單:
DFRduino UNO R3 ×1 DFRobot
I/O 擴展板×1
AS7341 可見光傳感器×1
紅色 LED ×1 比
色皿 ×1
顯示器 ×1
3D 打印盒 ×1
燒杯 ×6
染料(或其他可溶性物質)

項目 10.
如何打造你自己的 MechaGodzilla 盔甲!56 天使用 EVA 和齒輪製作可穿戴的怪物套裝!

教學:

https://www.dfrobot.com/blog-449.html

https://www.dfrobot.com/blog-531.html

https://www.dfrobot.com/blog-679.html
