DFRobot - Gravity: Analog Dissolved Oxygen Sensor 模擬溶解氧傳感器

Arduino 溶解氧儀概述

這是一款溶解氧傳感器套件，與 Arduino 微控制器兼容。該溶解氧儀產品用於測量水中的溶解氧，以反映水質。它廣泛應用於許多水質應用，如水產養殖、環境監測、自然科學等。 您還可以查看 液體傳感器選擇指南 以更好地熟悉我們的液體傳感器系列。
養魚有句老話，“好魚配好水”。良好的水質對水生生物非常重要。溶解氧是反映水質的重要參數之一。水中溶解氧過低會導致水生生物呼吸困難，危及生命。
我們推出了一個新的開源溶解氧傳感器套件，它與Arduino兼容。本產品用於測量水中溶解氧，反映水質。該傳感器套件可幫助您快速構建自己的溶解氧檢測器。
探頭是原電式的，不需要極化時間，並且隨時可用。填充液和膜帽可更換，維護成本低。信號轉換板即插即用，兼容性好。它可以很容易地集成到任何控製或檢測系統中。
該溶解氧儀產品使用方便，兼容性強。這款溶解氧傳感器產品非常適合您的水項目檢測水生生物的溶解氧濃度，並提供開源代碼和詳細教程。

Arduino 溶解氧 (DO) 傳感器連接圖

特別說明：
由於國際進出口政策，腐蝕性溶液（酸鹼溶液）不能空運。填充溶液不包含在套件中。您必須從當地商店購買或自行部署解決方案，請參閱 WiKi FAQ-Q4。沒有填充液就不行！請大家謹慎購買！

注：
1、填充液為0.5 mol/L NaOH溶液。您需要在使用前將其倒入膜帽中。由於溶液具有腐蝕性，請謹慎操作。請戴手套！如果溶液不小心滴到皮膚上，請立即用大量水清洗皮膚。
2、膜帽內的透氧膜敏感易碎。處理時要小心。應避免使用指甲和其他尖銳物體。
3. DO 傳感器在測量過程中會消耗少量氧氣。請輕輕攪拌溶液，讓氧氣均勻分佈在水中。

溶解氧探頭：

1. 電流探頭，無需極化時間

2.灌裝液和膜帽可更換，維護成本低

信號轉換板：

1. 3.3~5.5V寬範圍供電，兼容大部分Arduino微控制器

2. 0~3.0V模擬輸出，兼容所有帶ADC功能的微控制器。

3.重力界面，即插即用，使用方便

Arduino 技術規格的溶解氧傳感器

溶解氧探頭

• 類型：電流探頭
• 檢測範圍：0~20mg/L
• 響應時間：高達98%的全響應，90秒內（25℃）
• 壓力範圍：0~50PSI
• 電極使用壽命：1年（正常使用）
• 保養週期：膜帽更換週期：1~2個月（泥水）；4~5個月（清水中） 填充液更換週期：每月一次
• 電纜長度：2米
• 探頭連接器：BNC

信號轉換板

• 工作電壓：3.3~5.5V
• 輸出信號：0~3.0V
• 電纜連接器：BNC
• 信號接口：重力模擬接口（PH2.0-3P）
• 尺寸：42mm*32mm

官方資料:

https://wiki.dfrobot.com/Gravity__Analog_Dissolved_Oxygen_Sensor_SKU_SEN0237

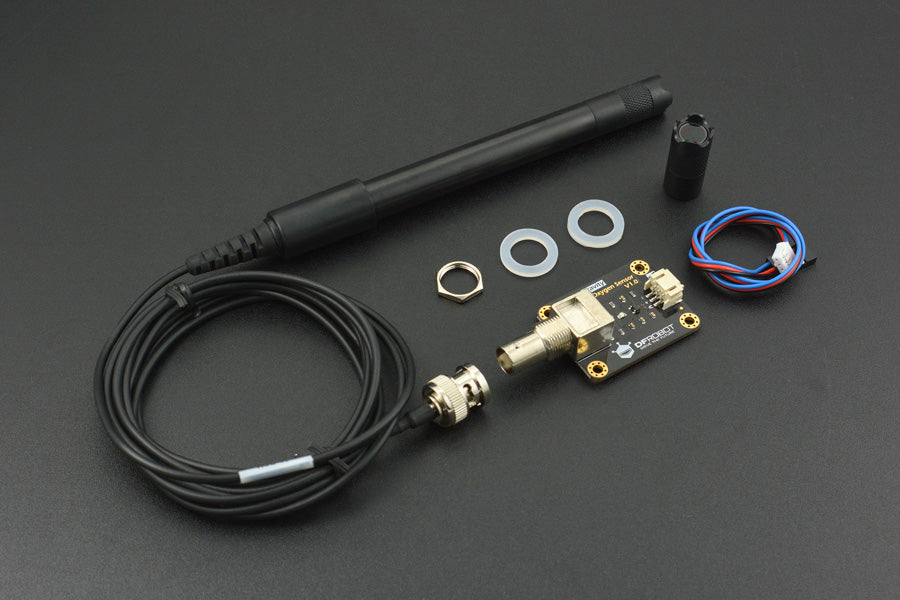

包括:

• 帶膜帽的電流溶解氧探頭 x1
• 備用膜帽 x1
• 信號轉換板 x1
• 重力模擬傳感器接線 x1
• 防水墊片 x2
• BNC 連接器螺帽 x1
• 塑料滴管 x2

Project:

https://www.dfrobot.com/blog-733.html
