Arduino UNO Rev4 WiFi

Arduino UNO R4 WiFi已經融合了RA4M1和ESP32-S3微處理器,並提供了擴展的記憶體,更快的時鐘速度以及增強的板載外設功能。 它還支援Wi-Fi和藍牙無線連接,Qwiic生態系統,HID支援以及運行時錯誤診斷,使其成為各級製造者的理想選擇。

特性

  • 高性能微控制器與無線能力:
    融合了RA4M1ESP32-S3微處理器,並支援Wi-Fi和藍牙無線連接
  • 更寬的輸入電壓範圍:
    支援6-24V的輸入電壓範圍,使整合更順暢,通過使用單一電源簡化專案。
  • 雙晶元存儲和時鐘速度:
    主處理器以48 MHz的時鐘速度提供處理能力,併為最高240 MHzESP32-S3提供256 KBFlash記憶體,而ESP32-S3提供512 KBSRAM
  • 板載外設:
    配備12x8LED矩陣,Qwiic連接器和額外的引腳,支援電池供電的RTC,提供了擴展的功能和設計靈活性。
  • HID支援:
    UNO Rev4 WiFi內置HID支援,可以類比滑鼠或鍵盤,通過USB連接到計算機時,可以輕鬆發送鍵盤輸入和滑鼠移動。



描述

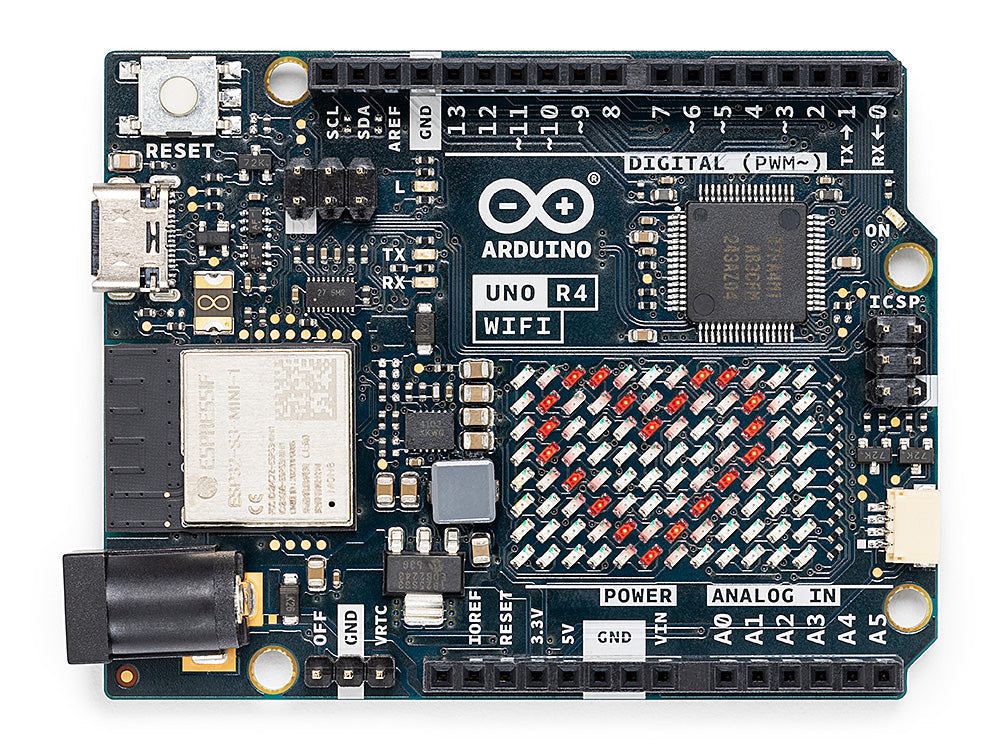

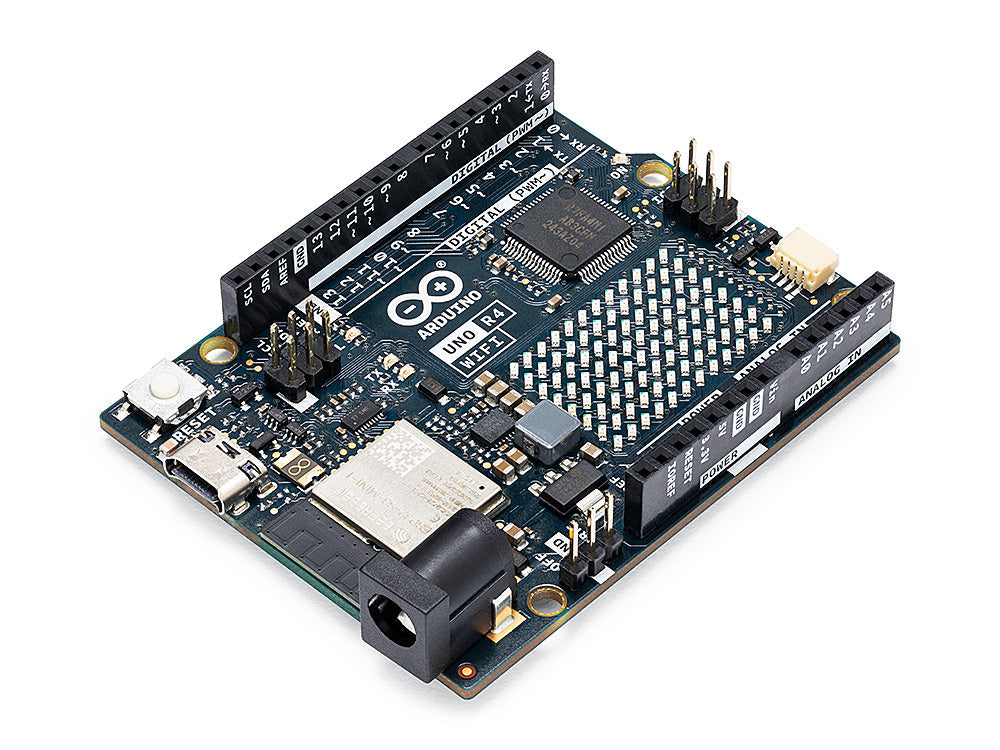

Arduino UNO Rev4 WiFi是第一個配備32位微控制器和ESP32-S3 Wi-Fi模組(ESP32-S3-MINI-1-N8)的UNO板。 它採用了來自RenesasRA4M1系列微控制器。 UNO Rev4 WiFi的記憶體比其前身大,快閃記憶體為256 kB,SRAM為32 kB,EEPROM為8 kB。 它還包括一個板載12x8 LED矩陣,Qwiic連接器,VRTC和OFF引腳。

該板基於48 MHz Arm® Cortex-M4®微處理器,配備浮點單元(FPU),並具有即時時鐘(RTC),記憶體保護單元(MPU),數位類比轉換器(DAC),和256 kB快閃記憶體。 該板還包括一個電容觸感單元(CTSU),USB 2.0全速模組(USBFS),14位ADC,最高12DAC,和運算放大器(OPAMP)。 推薦的輸入電壓(VIN)為6-24V,通過桶形插頭連接到VIN引腳(6-24V)或通過USB-C®5V供電。

ESP32-S3模組是帶有Wi-Fi和藍牙連接能力的內置天線的二級MCU。 此模組工作在3.3V,並通過邏輯電平轉換器(TXB0108DQSR)與RA4M1進行通信。 它支援802.11 b/g/n標準(Wi-Fi 4)和藍牙5Wi-Fi,使得與其他設備的無線通信變得更加容易。

通過UNO Rev4 WiFi,你可以輕鬆升級你的專案並添加無線連接功能,以擴展你當前設備的覆蓋範圍。 如果這是你的第一個專案,這個板有你需要激發創造力的一切。



應用

  • 天氣監測
  • 健康追蹤器
  • 智慧農業
  • 可穿戴健康設備
  • 自動化控制系統



 規格

Microcontroller
Renesas RA4M1 (Arm® Cortex®-M4)
USB
USB-C®
Programming Port
Wireless Connection
Wi-Fi
Wi-Fi® support with 802.11 b/g/n standard (Wi-Fi® 4)
Bit rate at up to 150 Mbps
2.4 GHz band
Bluetooth
Bluetooth® 5
Pins
Digital I/O Pins
14
Pins
Analog input pins
6
DAC
1

PWM pins
6

Communication
UART
Yes, 4x
I2C
Yes, 1x

SPI
Yes, 1x
