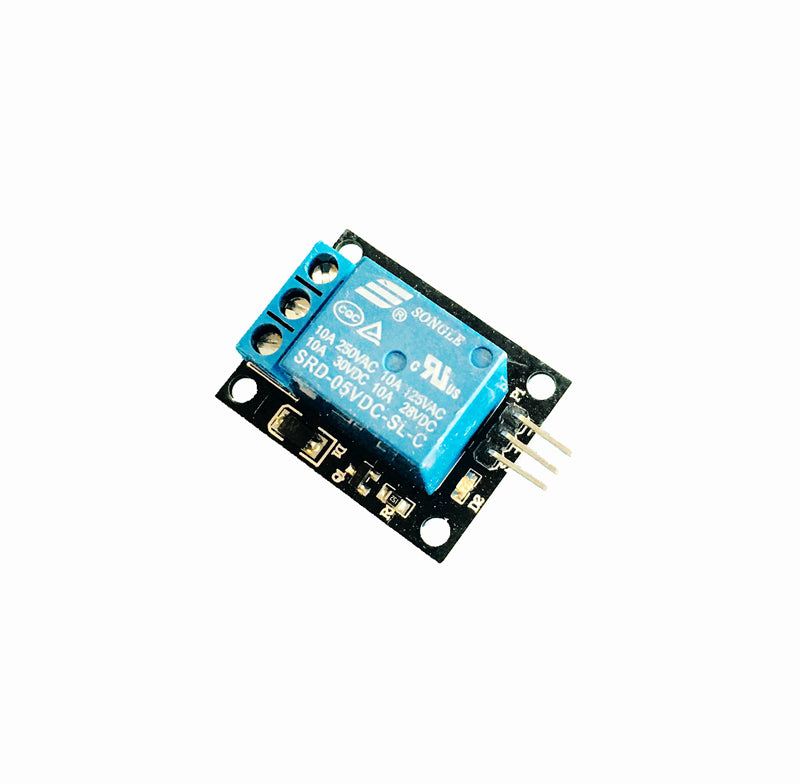

KY-019 5V Relay 一路繼電器擴展版

1. 繼電器線圈驅動電壓是5V，輸入控制電平也可以是5V以內 模塊說明：
   採用原裝松樂繼電器，輸出驅動能力：250V_AC-10A、125V_AC-10A、30V_DC-10A、28V_DC-10A；
2. 使用方便，每組輸出簡單3線結構，預留6個輸出接線柱；
3. 輸入直接與單片機IO口或數字電路連接，輸入高電平繼電器吸合，輸入低電平繼電器釋放；
4. 工作電壓5V，吸合電流約70mA每路，帶繼電器狀態指示燈；
5. 全貼片元件，最合理驅動電路設計，採用8050三極管驅動繼電器動作；
6. 設有固定螺絲孔方便安裝，電路板尺寸1.8cm*4.0cm*1.9cm，重15g；

簡單測試說明:

模塊輸入與輸出電氣絕緣，供上對應正確電壓後，只需在輸入排針上接上高電平(如與VCC短路)就能讓繼電器吸合，不接或接低電平(如與GND短路)繼電器不動作。
