Yahboom 擴展板 GPIO積木電機舵機microbit傳感器驅動板

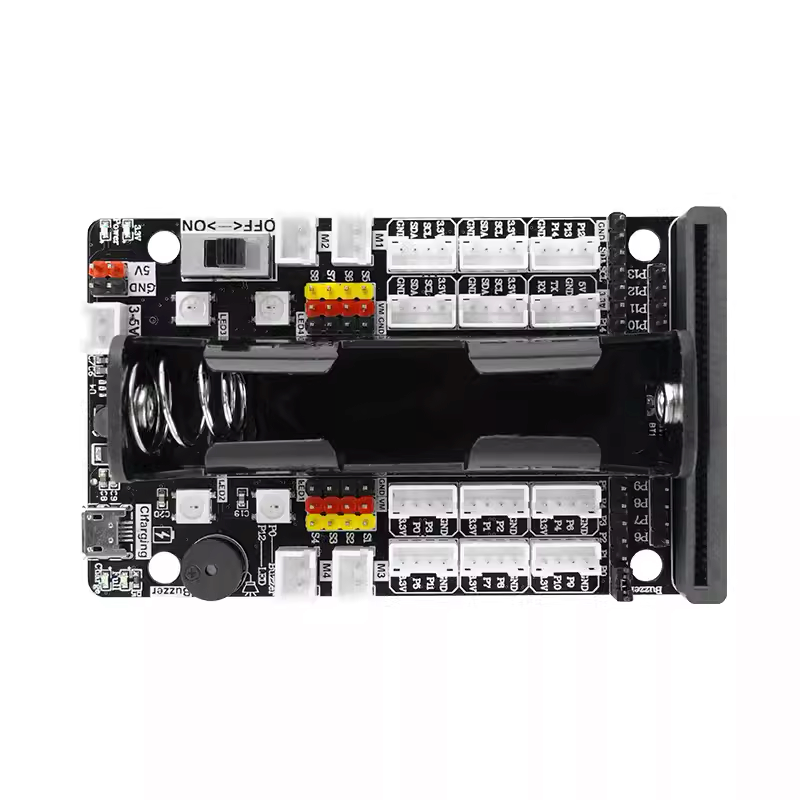

產品硬件分佈

1. 17Pin IO 口引出（單路/雙路 IO）
2. 模塊接口（單路/雙路 IO）
3. 4 路獨立直流電機
4. 蜂鳴器
5. Micro USB 接口（供電/充電）
6. 3.5V 外接供電口
7. 5V 擴展電源接口
8. 4 顆編程 RGB 燈
9. 電源開關
10. 8 路舵機接口
11. 模塊接口（I2C）
12. 模塊接口（單 IO）
13. 模塊接口（三路 IO）
14. Micro


    開發板插座
15. 18650 鋰電池插座

板載 I/O 設備: 蜂鳴器，4 顆可編程 RGB 燈

電機接口: 4 路獨立直流電機（電壓取自電池，電流 1-3A）

舵機接口: 8 路舵機接口

擴展接口: 17Pin 擴展口，1 個模塊接口（單 IO），4 個模塊接口（I2C），6 個模塊接口（單路/雙路 IO），1 個模塊接口（三路 IO）

保護方案: 反接保護，低電壓保護，過流保護

專用插座: 1 個 Micro 金手指接口

供電接口: 18650 電池座，外接 3-5V 供電，Micro USB 供電

輸出電壓: 5V (最大 1A)，3.3V (最大 0.5A)

產品尺寸: 95x46mm
