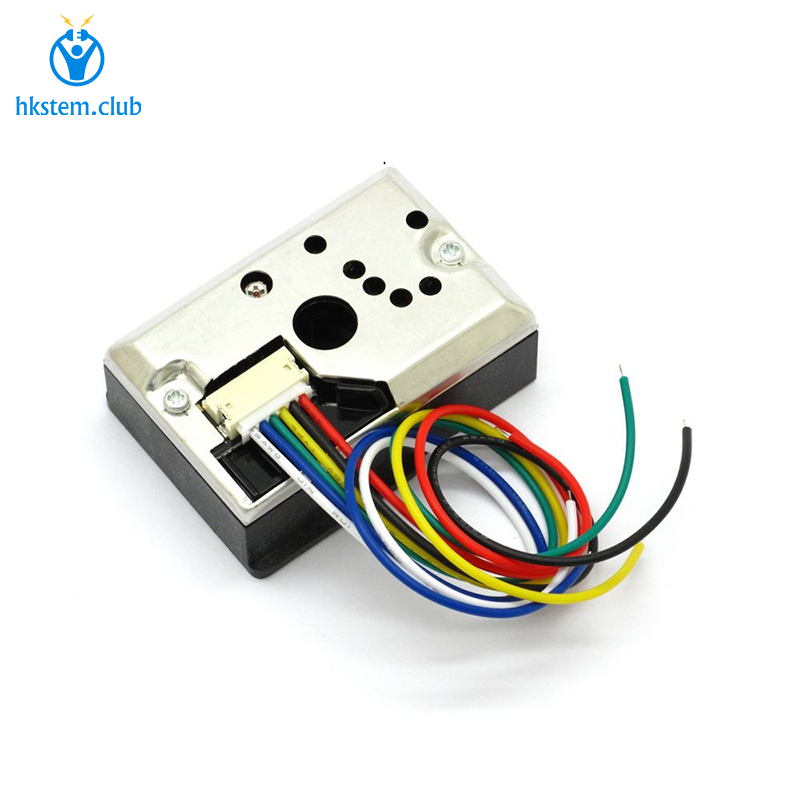

PM2.5 Sensor 粉塵傳感器 GP2Y1014AU

1. 配線 2.0mm-6P 1條
2. 150歐電阻 1/4W 1只
3. 220uF電解電容 1只

GP2Y1010AU_設計參考指南及原理：https://pan.baidu.com/s/1qWogHsg?spm=2013.1.0.0.165b29d3HzqMem

檢測原理

其原理如下圖，傳感器中心有個洞可以讓空氣自由流過，定向發射LED光，通過檢測經過空氣中灰塵折射過後的光線來判斷灰塵的含量。

使用測試代碼:

測試得到的數據和空氣質量對照：

3000 + = 很差
1050-3000 = 差
300-1050 = 一般
150-300 = 好
75-150 = 很好
0-75 = 非常好

靈敏度電流 - DC 正向 (If)電壓 - 輸出電壓 - 電源安裝類型工作溫度
0.5V/（0.1mg/m3）
10mA
3.4V
4.5 V ~ 5.5 V
底座安裝
-10°C ~ 65°C

該傳感器具有非常低的電流消耗（最大20mA，11毫安典型值），最高7VDC供電。

傳感器的輸出是一個模擬電壓成正比的測量粉塵密度，具有0.5V/0.1mg/m3的靈敏度。
