DS1302 時鐘模組 RTC模組 即時時間查詢

DS1302即時時鐘模組

DS1302 是DALLAS 公司推出的涓流充電時鐘晶片，內含有一個即時時鐘/日曆和31 位元組靜態RAM ，通過簡單的串列介面與單片機進行通信。即時時鐘/日曆電路提供秒、分、時、日、周、月、年的資訊，每月的天數和閏年的天數可自動調整。時鐘操作可通過 AM/PM 指示決定採用24 或12 小時格式。DS1302 與單片機之間能簡單地採用同步串列的方式進行通信，僅需用到三個口線：（1）RST 重定（2）I/O 資料線（3）SCLK串列時鐘。時鐘/RAM 的讀/寫資料以一個位元組或多達31 個位元組的字元組方式通信。DS1302 工作時功耗很低保持資料和時鐘資訊時功率小於1Mw的

DS1302主要性能指標：

★ 即時時鐘具有能計算2100 年之前的秒、分、時、日、星期、月、年的能力，還有閏年調整的能力

★ 31 8 位元暫存資料存儲RAM

★ 串列 I/O 口方式使得管腳數量最少

★ 寬範圍工作電壓2.0 5.5V

★ 工作電流 2.0V 時,小於300nA

★ 讀/寫時鐘或RAM 資料時有兩種傳送方式單字節傳送和多位元組傳送字元組方式

★ 8 腳DIP 封裝或可選的8 腳SOIC 封裝根據表面裝配

★ 簡單 3 線介面

★ 與 TTL 相容Vcc=5V

★ 可選工業級溫度範圍-40 +85

★ 雙電源管用於主電源和備份電源供應

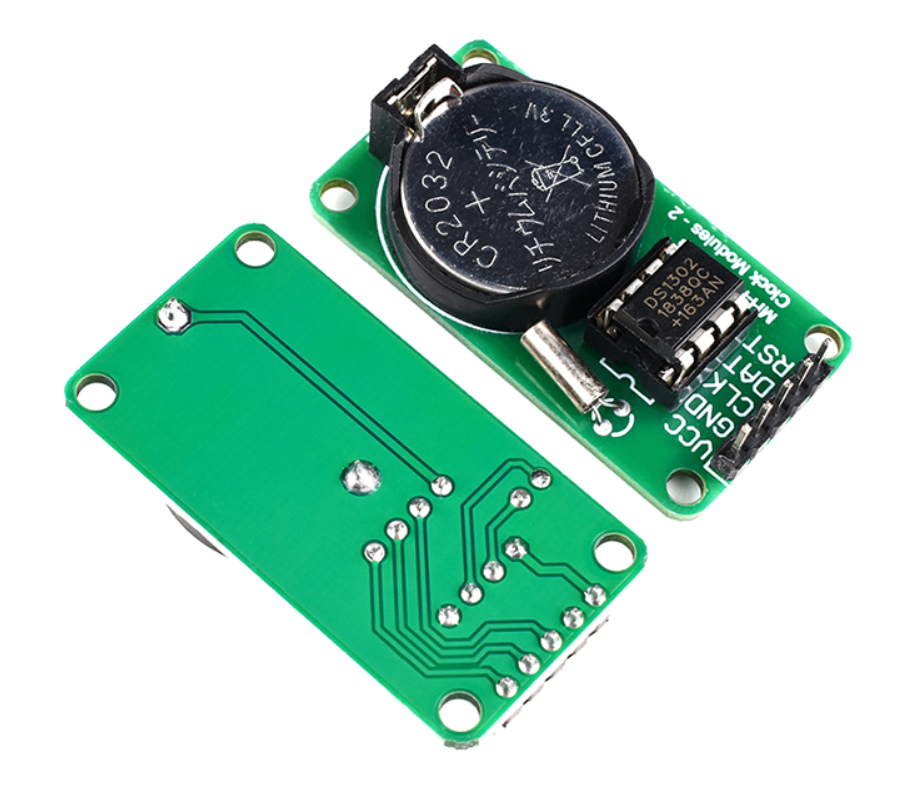

DS1302即時時鐘模組規格如下：

1.PCB為單面板，尺寸：44mm*23mm*1.6mm

2.帶4個定位孔，直徑3.1mm

3.備用電池為CR2032,電壓3V，電流260mAh，非可充電電池。理論資料保持時間大於10年！

4.晶振32.768KHz，日本原裝進口晶振，匹配電容為6pF，尺寸2*6mm

5.DS1302為8腳直插大晶片，晶片下面有IC座，方便更換及插拔晶片

6.模組工作電壓相容3.3V/5V，可與5V及3.3V單片機連接

7.工作溫度：0°---70°

接線方法(以提供的程式為例，可以接任意IO口，在程式中修改埠定義即可)：

VCC→+5V/3.3V

GND→GND

CLK→P02

DAT→P01

RST→P00

注意事項：

1.VCC與GND千萬不要接反，以免燒壞晶片
