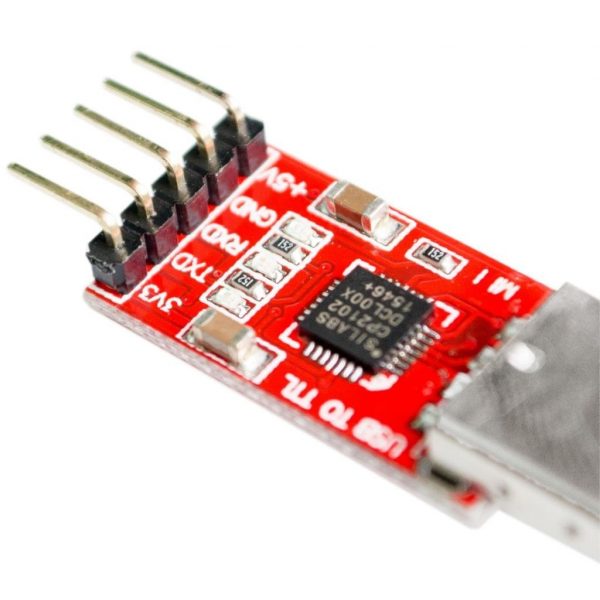

CP2102模塊 USB TO TTL USB轉串口模塊

CP2102是一款USB轉TTL電平的USB轉串口芯片。

驅動程式 Driver :
https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers

 特色:

1、主晶片為CP2102，安裝驅動後生成虛擬串口。
2、USB取電，引出介面包括3.3V（<40mA），5V，GND，TX，RX，信號腳電平為3.3V，正邏輯。
3、板載狀態指示燈、收發指示燈，正確安裝驅動後狀態指示燈會常亮，收發指示燈在通信的時候會閃爍，串列傳輸速率越高亮度越低。
4、支援從300bps~1Mbps間的串列傳輸速率。
5、通信格式支援：1）5,6,7,8位元數據位元；2）支持1,1.5,2停止位；3）odd,even,mark,space,none校驗
6、支援作業系統：windows 10 / 7 / vista/xp/server 2003/200,Mac OS-X/OS-9,Linux
7、USB頭為公頭，可直接連接電腦USB口
8、貼片元件為SMT工藝生產，品質穩定

TXD：發送端，一般表示為自己的發送端，正常通信必須接另一個設備的RXD。
RXD：接收端，一般表示為自己的接收端，正常通信必須接另一個設備的TXD。
正常通信時候本身的TXD永遠接設備的RXD！
自收自發：正常通信時RXD接其他設備的TXD，因此如果要接收自己發送的資料顧名思義，也就是自己接收自己發送的資料，即自身的TXD直接連接到RXD，用來測試本身的發送和接收是否正常，是最快最簡單的測試方法，當出現問題時首先做該測試確定是否產品故障。也稱回環測試。

電平邏輯：
TTL電平：通常資料表示採用二進位，規定+5V等價於邏輯“1”,0V等價於邏輯“0”,稱作TTL信號系統，是正邏輯
RS232電平：採用-12V到-3V，等價於邏輯“0”，+3V到+12V的邏輯電平，等價於邏輯“1”，是負邏輯的

The CP2102 is a highly-integrated USB-to-UART Bridge Controller providing a simple solution for updating RS-232 designs to USB using a minimum of components and PCB space. The CP2102 includes a USB 2.0 full-speed function controller, USB transceiver, oscillator, EEPROM, and asynchronous serial data bus (UART) with full modem control signals in a compact 5 x 5 mm QFN-28 package. No other external USB components are required.
